DRABEX Rusztowanie przejezdne 1 podest (0,52x1,50m) wys.rob. 3,30m RA 330 TYP 410

Charakterystyka produktu:

DRABEX Rusztowanie przejezdne 1 podest (0,52x1,50m) wys.rob. 3,30m RA 330 TYP 410
- Prosty montaż i demontaż rusztowania.
- Wygodne przemieszczanie rusztowania dzięki zastosowaniu ramy drabinowej jezdnej.
- Maksymalne obciążenie robocze - 200kg/m2 (ok. 2kN/m2).
- Lekka i stabilna aluminiowa konstrukcja.
- Zwiększona trwałość materiału.
- Utwardzenie powierzchni.
- Odporność na utlenianie.
- Anodowane aluminium nie brudzi.

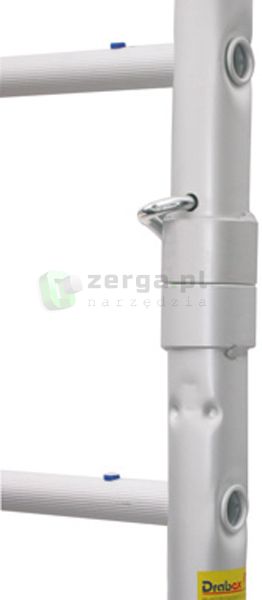

- Ramy wykonane z rur o średnicy 50 i szczeble o średnicy 28.
- Możliwości ustawienia rusztowania na róznych poziomach.
- Odpowiada normie PN-EN 1004.

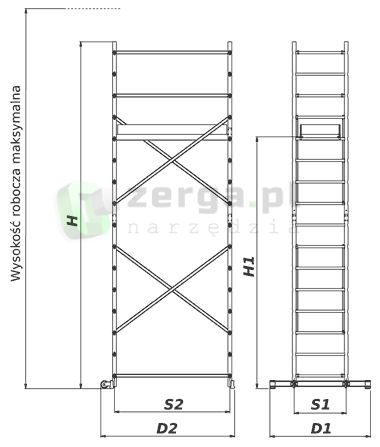

Dane techniczne:

Wysokość konstrukcji rusztowania H: 2,36 m
Wysokość najwyższego podestu H1: 1,05 m
Wysokość robocza: 3,30 m
Wymiary podestu: 0,52 x 1,50 m
Wymiar ram drabinowych S1: 0,68 m
Rozstaw ram drabinowych S2: 1,50 m
Szerokość z podporami: 1,31 m
Długość z podporami: 1,76 m
Waga: 35,70 kg

Nazwa części:

Rama drabinowa jezdna - 8 szczebli dł. 2,24 (numer kat. 410.01) - 1 szt.
Rama drabinowa nośna - 8 szczebli dł. 2,24 (numer kat. 410.02) - 1 szt.
Rama drabinowa - 4 szczeble dł. 1,12 (numer kat. 410.03) - 0 szt.
Rama poręczowa - 4 szczeble dł. 1,12 (numer kat. 410.04) - 0 szt.
Rama poręczowa - 8 szczebli dł. 2,24 (numer kat. 410.05) - 0 szt.
Podest komplet 0,52 x 1,50 (numer kat. 410.06) - 1 szt.
Poręcz 1,5 (numer kat. 410.07) - 8 szt.
Stężenie ukośne 1,8 (numer kat. 410.08) - 1 szt.
Przetyczka - w zestawie podestu - 0 szt.

Wyposażenie uzupełniające

Podpora schodowa 1 szt. (numer kat. 410.10) - Zgodnie z instr. obsł. pkt.6
Stabilizator stały (numer kat. 410.02.00.00 poz.9) - 1 szt.
Stabilizator jezdny (numer kat. 410.01.00.00 poz.10) - 1 szt.
Zespół kotwiący (numer kat. 220.09) - Zgodnie z instr. obsł. punkt.5.2.2
Obciążnik balastowy (numer kat. 100.11) - Zgodnie z instr. obsł. pkt.5.2.1
