DRABEX Rusztowanie przejezdne 2 podesty 1,35x2,00m wys.rob. 6,11m RA 1120S TYP 351B

Charakterystyka produktu:

DRABEX Rusztowanie przejezdne 2 podesty 1,35x2,00m wys.rob. 6,11m RA 1120S TYP 351B
- Wysoka jakość i wytrzymałość materiałów konstrukcyjnych.

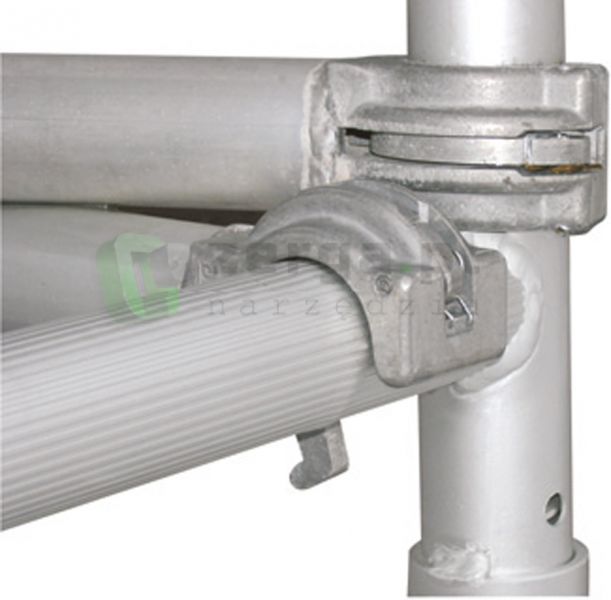

- Ramy wykonane z rur o średnicy 50 i szczebli o średnicy 50 z powierzchnią ryflowaną na całym obwodzie.
- Maksymalne obciążenie robocze - 200kg/m2 (ok. 2kN/m2).
- Konstrukcja odporna na warunki atmosferyczne.
- Montaż i demontaż bez użycia narzędzi.
- Zwiększona trwałość materiału.
- Utwardzenie powierzchni.
- Odporność na utlenianie.
- Anodowane aluminium nie brudzi.
- Możliwość niwelacji nierówności do 0,26m.
- Dodatkowy stopień wejściowy.
- Wymiary podestów - powierzchnia robocza 1,35 x 2,00m.
- Odpowiada normie PN-EN 1004.

Dane techniczne:

Wysokość konstrukcji rusztowania H: 5,25 m
Wysokość najwyższego podestu H1: 4,11 m
Wysokość robocza: 6,11 m
Wymiary podestu: 1,35 x 2,00 m
Wymiar ram drabinowych S1: 1,35 m
Rozstaw ram drabinowych S2: 2,00 m
Szerokość z podporami: 3,78 m
Długość z podporami: 3,43 m
Waga: 159,2 kg

Wykaz elementów:

Zespół jezdny (numer kat. 310.01) - 4 szt.
Podpora rusztowania 2,11 m (numer kat. 310.02) - 4 szt.
Rama drabinowa 1,96x0,76 m (numer kat. 350.01) - 4 szt.
Podest kpl. z burtami 0,65x2,00 m (numer kat. 310.04) - 2 szt.
Poręcz rusztowania 2,0 m (numer kat. 310.5) - 8 szt.
Stężenie ukośne 2,3 m (numer kat. 310.6) - 4 szt.
Rama krótka poręczowa 1,1 x 0,76 m (numer kat. 350.2) - 2 szt.
Stężenie skośne poziome 2,1 m (numer kat. 350.03) - 1 szt.
Rygiel - wzmocnienie (numer kat. 350.06) - 4 szt.
Przetyczka - 8 szt.

Rozszerzenie gamy rusztowań o wysokość pośrednią - elementy wymagane przy rozbudowie:

Maksymalna wysokość do najwyższego podestu H1: 5,23 m
Rama drabinowa krótka 1,12 x 1,35 m (numer kat. 350.04) - 2 szt.
Poręcz rusztowania 2,0 m (numer kat. 310.5) - 2 szt.
Podest kpl. z burtami 0,65x2,00 m (numer kat. 210.04) - 1 szt.
Przetyczka - 4 szt.
